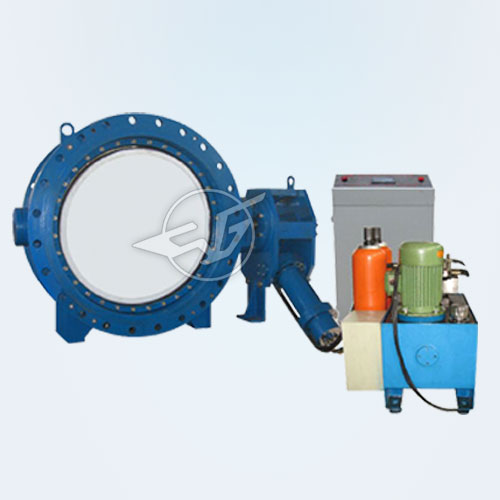

產品型號：HD7x41X
公稱通徑：DN400~1600mm
公稱壓力：PN0.6~1.6MPa
適用介質：水、海水、泥沙水
工作溫度：≤80℃
設計與制造：GB/T14478、JB/T5299
結構長度：GB/T12221
配管法蘭：GB/T9112~9131、JB/T74~90、GB/T12380
蓄能器標準：GB/T2352
試驗與檢驗：GB/T14478、GB/T13927

一.HD7x41X蓄能器式液控緩閉止回蝶閥用途

       液控止回蝶閥是目前國內較先進的控制設備，主要用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站，安裝在水輪機進口或水泵出口管路，作截止、止回之用。

二.HD7x41X蓄能器式液控緩閉止回蝶閥特點

1、能按程序啟閉；在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉；調節范圍大、適應性強。

2、可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故，有效地降低了網管系統的壓力波動，保障設備的安全可靠運行。

3、該閥可取代水泵出口原電動閘閥和止回閥的功能，減少占地面積及基建投資。同時其流阻系數僅為0.1~0.6,遠小于止回閥的流阻系數（1.7~2.6）,節能效果明顯。

4、本公司S（鎖定型）、B（保壓型）、X（蓄能器型）三種類型的液控止回蝶閥產品均以不同方式解決了國內同類產品在運行過程中重錘下掉的缺點，大大增強了系統的可靠性和安全性。同時，本公司可根據用戶的特殊要求單獨進行設計，多方位滿足廣大用戶對該類產品的需求。四.HD7x41X蓄能器式液控緩閉止回蝶閥主要性能參數。

三.HD7x41X蓄能器式液控緩閉止回蝶閥產品標準與規范

設計與制造	結構長度	配管法蘭	蓄能器標準	試驗與檢驗
GB/T14478、JB/T5299	GB/T12221	GB/T9112~9131 JB/T74~90、GB/T12380	GB/T2352	GB/T14478、GB/T13927

四.HD7x41X蓄能器式液控緩閉止回蝶閥主要性能參數

型號	公稱壓力PN（MPa）	殼體試驗	密封試驗	工作溫度℃	適用介質
HD7x41X	1.0*PN	1.5*PN	1.1*PN	≤80	水、海水、泥沙水

五、HD7x41X蓄能器式液控緩閉止回蝶閥主要外形尺寸

DN	PN	L	L1	L2	L3	L4	法蘭連接尺寸
400	0.6	216	556	1449	320	440	GB/T17241 GB/T9113
	1.0	216	556	1449	330	440
	1.6	216	556	1449	345	440
450	0.6	222	556	1449	370	440
	1.0	222	556	1449	380	440
	1.6	222	580	1449	395	490
500	0.6	229	580	1449	400	440
	1.0	229	580	1449	410	490
	1.6	229	580	1449	425	490
600	0.6	267	580	1449	440	490
	1.0	267	580	1449	460	490
	1.6	267	625	1820	470	490
700	0.6	292	625	1449	436	490
	1.0	292	625	1820	550	545
	1.6	292	625	1820	570	545
800	0.6	318	625	1820	625	490
	1.0	318	625	1820	640	545
	1.6	318	625	1820	660	545
900	0.6	330	625	1820	700	545
	1.0	330	625	1820	710	545
	1.6	330	675	1820	725	610
1000	0.6	410	625	1820	760	610
	1.0	410	675	1820	770	610
	1.6	410	675	2180	790	610
1200	0.6	470	675	1820	875	610
	1.0	470	675	2180	890	610
	1.6	470	729	2180	915	720
1400	0.6	530	729	2180	1000	720
	1.0	530	729	2180	1020	720
	1.6	530	781	2180	1045	960
1600	0.6	600	781	2180	1120	720
	1.0	600	781	2180	1140	960
